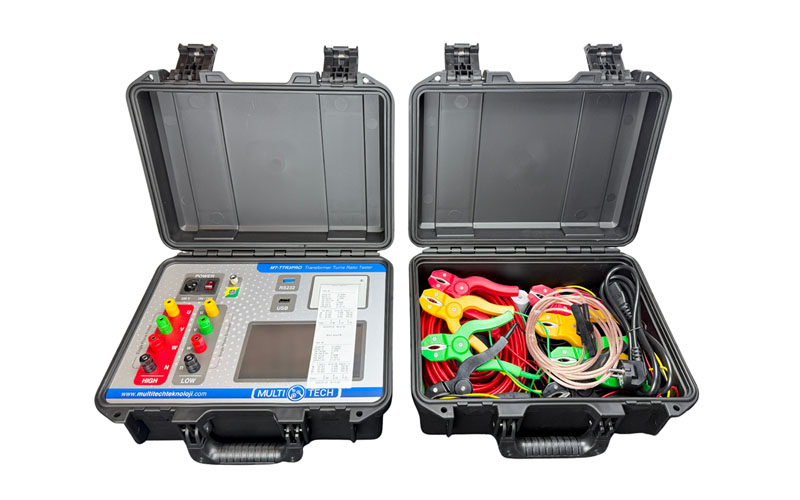

Otomatik Trafo Çevirme Oranı Test Cihazı | TTR Cihazı | MT-TRT3000PRO; güç trafoları ve gerilim trafolarının sarım oranını veya gerilim oranını ölçmek için kullanılır ve trafo üretim, montaj, işletme ve güç önleyici test prosedürlerinin testlerini karşılayabilir.
- Daha doğru ölçüm yapmak için test cihazında hassas invertör üç fazlı ölçüm güç kaynağı benimsenmiştir.
- Üç fazlı çıkış voltajı, üç fazlı basınç, üç fazlı eş zamanlı ölçümü benimseyin, test hızını iyileştirin ve trafo kablolama grubunu otomatik olarak tanımlayın.
- Özellikle Z tipi trafo, doğrultucu trafo, topraklama trafosu, fırın trafosu, faz kaydırma trafosu, denge trafosu ve diğer trafo testleri için çok çeşitli trafolara uygulanabilir, ölçüm parametreleri en kapsamlıdır.
- Yüksek ve alçak gerilim ters polarite koruması, trafo dönüşler arası kısa devre koruması, açma-kapama kademe değiştiricisi yerinde değil koruması, test cihazını artıran çıkış kısa devre koruması ile hassas üç fazlı invertör güç kaynağının kullanımı istikrar.
- Anma parametresini girdikten sonra, trafo oranı değerini, hata değerini ve yük altında kademe değiştirici konumunu otomatik olarak ölçebilir.
- 65K gerçek renkli LCD, modüler likit kristal ekran.
- Yazdırma çıkışı, USB bağlantı noktası ve RS232 bağlantı noktası ile donatılabilir.
Teknik Parametreler
| Voltaj Test Aralığı | 0.9～10000 | ||
| Kesinlik | ±0.1%+2 (0.9~500) ±0.2%+2 (501-2000) ±0.5%+2 (2001-10000) |
||
| Çözünürlük | 0.0001 | ||
| Çıkış Voltajı | Yüke göre otomatik olarak ayarlanacaktır. | ||
| Çalışma Güç Kaynağı | AC220V±10% 50±1Hz | ||
| Çalışma Sıcaklığı | -10℃ | ||
| Bağıl Nem | ≤85%，Yoğuşmasız | ||
| Boyutlar | 360mm*290mm*170mm Aksesuar Kutusu：360mm*290mm*170mm |
||
| Ağırlık | Test Cihazı: 5.9kg Aksesuar Kutusu：5.65kg |
Otomatik Trafo Çevirme Oranı Test Cihazı
Otomatik trafo çevirme oranı test cihazları, transformatörlerin primer ve sekonder sargıları arasındaki çevirme oranını ölçmek için kullanılan özel ekipmanlardır. Bu test, transformatörlerin doğru çalışmasını sağlamak ve olası arızaları önceden tespit etmek için kritik öneme sahiptir.
Çevirme Oranı Nedir?
Transformatör çevirme oranı, primer sargıdaki sarım sayısının sekonder sargıdaki sarım sayısına oranıdır. Bu oran, transformatörün gerilim yükseltme veya düşürme kapasitesini belirler. İdeal bir transformatörde bu oran, uygulanan gerilim ile çıkış gerilimi arasında doğrudan bir ilişki kurar.
Testin Önemi
- Doğru Çalışma: Transformatörlerin etiket değerleri ile gerçek çalışma değerlerinin karşılaştırılması, sistemin güvenliğini artırır.
- Arıza Tespiti: Zamanla çevresel faktörler (toz, nem vb.) nedeniyle çevirme oranında değişiklikler meydana gelebilir. Bu değişiklikler, sistemde dengesizliklere ve arızalara yol açabilir.
- Enerji Verimliliği: Doğru çevirme oranı, enerji kayıplarını minimize eder ve sistemin genel verimliliğini artırır.
Bu cihazın en önemli özelliği ise kör test modunda trafonun bağlantı grubuyla ilgili fikir verir.
